Het stroomverbruik en het opwekken van stroom wordt al een tijdje gemeten. Het verbruik wordt gemeten door de Flukso. Samen met de gegevens van de opgewekte stroom wordt dit keurig door PVOutput weergegeven. Ik had ook al de Flukso gas meter in gebruik, maar de enige mogelijkheid die ik vond was de gegevens bekijken op de site van Flukso, dit had niet mijn voorkeur, ik wil de gegevens openbaar kunnen weergeven en af kunnen lezen.
Samen met de Flukso heb ik destijds ook de bijbehorende gas probe besteld om het gas verbruik te kunnen monitoren. Het installeren ervan had even wat voeten in de aarde omdat de foto’s en de beschrijving op de site van Flukso niet heel duidelijk waren. Na een paar reacties was het mij duidelijk. De tekst op de probe moet naar boven, vervolgens heb ik met duc-tape alles vastgezet.
Om de puls uit te kunnen lezen maak ik gebruik van de S0 Pulse Counter Module van smartmetershop.nl. De rode draad van de sensor gaat op één van de ingangen en de zwarte draad wordt aangesloten op GND.

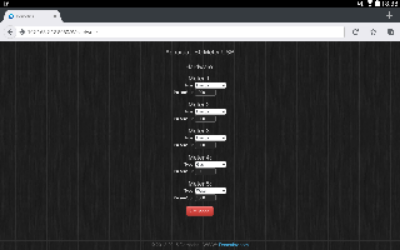

De S0 Pulse Counter Module wordt dan via USB op Domoticz aangesloten, hier voeg je via hardware de S0 Pulse Counter Module toe en stel je het type meter in. De gasmeter geeft 100 pulsen, dus dat moet je ook nog even instellen. De gasmeter is daarna zichtbaar bij de apparaten in Domoticz.
Ik heb de gasmeter op de 4e ingang van de S0 Pulse Counter aangesloten, omdat ik de eerste drie aansluitingen voor stroom en de vijfde voor de watermeter wil gebruiken.
Het eindresultaat.
Bijgewerkt op 20 februari 2023
Hallo Gertjan,
ik heb intussen al veel opgestoken van je uitleg ik volg het altijd met
interesse door jouw uitleg is het tot nu toe ieder keer gelukt
maar nu ben ik bezig met de koppeling gasmeter aan domoticsz
ik heb het gedaan gedaan volgens jouw uitleg
S0 Pulse Counter Module (5 Poorten)
gasprobe van flukso
so meter usb open gezet
maar nu krijg ik ,
2015-10-18 19:32:51.410 Error: S0 Meter: Invalid Data received! 20;01;PONG;
mischien kun jij mij op weg helpen
mvg
peter
Ik zit aan het volgende te denken:
Domoticz up-to-date?
Komt er een signaal binnen op de S0Meter?
Gasprobe juist aangesloten?
Juiste USB poort gekozen in Domoticz?
Hallo Gertjan
Ik heb alles nagelopen
Domoticz versie v2.3397
gasprobe zwart op ground
rood op 4
maakt volgens mij niet uit is volgens mij gewoon readswits (maak/breek)
ik had de verkeerde poort gekozen waardoor foutmelding (conflict met rflink)
nu krijg ik deze foutmelding niet meer
sensor schakelt ik heb dit getest met een magneet (sensor schakelt dan)
gemeten met universeelmeter
tot nu gedaan
so meter usb open gezet poort /dev/ttyAMA0
mode ingesteld meter 4 op gas pulsen op 100
maar er komt nog steeds niets te zien in apparaten
lijkt er op dat de raspberry de so meter niet ziet
rflink plus dallas plus weerstation zie ik gewoon in apparaten
misschien heb jij nog een idee
mvgr
Peter
Zit de sensor voldoende dichtbij de gasmeter? Als je met een magneet wel spanning meet, dan kun je zo ook simuleren of er waarden in Domoticz komen. Anders misschien een defecte S0 meter?
Pingback: Stand gasmeter uploaden naar MinderGas.nl
Hoi Gertjan,
Probeer bovenstaand stappenplan voor een Actaris G4 meter te volgen. Het magneetcontact plaatsen is nog niet helemaal gelukt (past daar niet goed in).
De meter kan ik in Domoticz wel zien, maar ‘last seen’ blijft op het tijdstip van aanmaken staan en lijkt niet geupdate te worden. Enig idee wat er nog niet goed geconfigureerd is?
Gr, Koen
Beste Koen,
Het zou kunnen dat het magneetcontact niet meet, omdat hij nog niet dichtbij genoeg zit.
