Bij de installatie van onze warmtepomp in 2020 is het vat, dat tot dan toe gebruikt werd als DHW vat en ook CV water mee werd opgewarmd blijven staan. Het vat is aangesloten op de retour van de verwarmingsleidingen en de aanvoer van de warmtepomp.
Bij de aanvoer van de zonneboiler is destijds een 3 weg klep zonder verdere aansturing geplaatst. De 3 weg klep kan bepalen of de glycol van de zonneboiler door het DHW vat gaat of die in het verwarmingssysteem zit. Omdat dit niet te sturen was en de pomp van de zonneboiler wordt aangestuurd door de Panasonic warmtepomp, stond de 3 weg klep standaard op DHW.
![Verwarming door de zon 1 20231026 132440](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/20231026_132440-768x1024.webp)
In de zomer is er geen verwarming nodig en kan de zonneboiler prima het DHW vat verwarmen. In het voor- en najaar is de temperatuur van de zonneboiler vaak lagen dan de temperatuur in het DHW vat, maar hoger dan de temperatuur in het verwarmingsvat. Het idee om hier besturing voor te maken was geboren.
![Verwarming door de zon 2 2023 10 23 21 27 51 werking ZonCV 1](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/2023-10-23-21_27_51-werking-ZonCV-1.png)

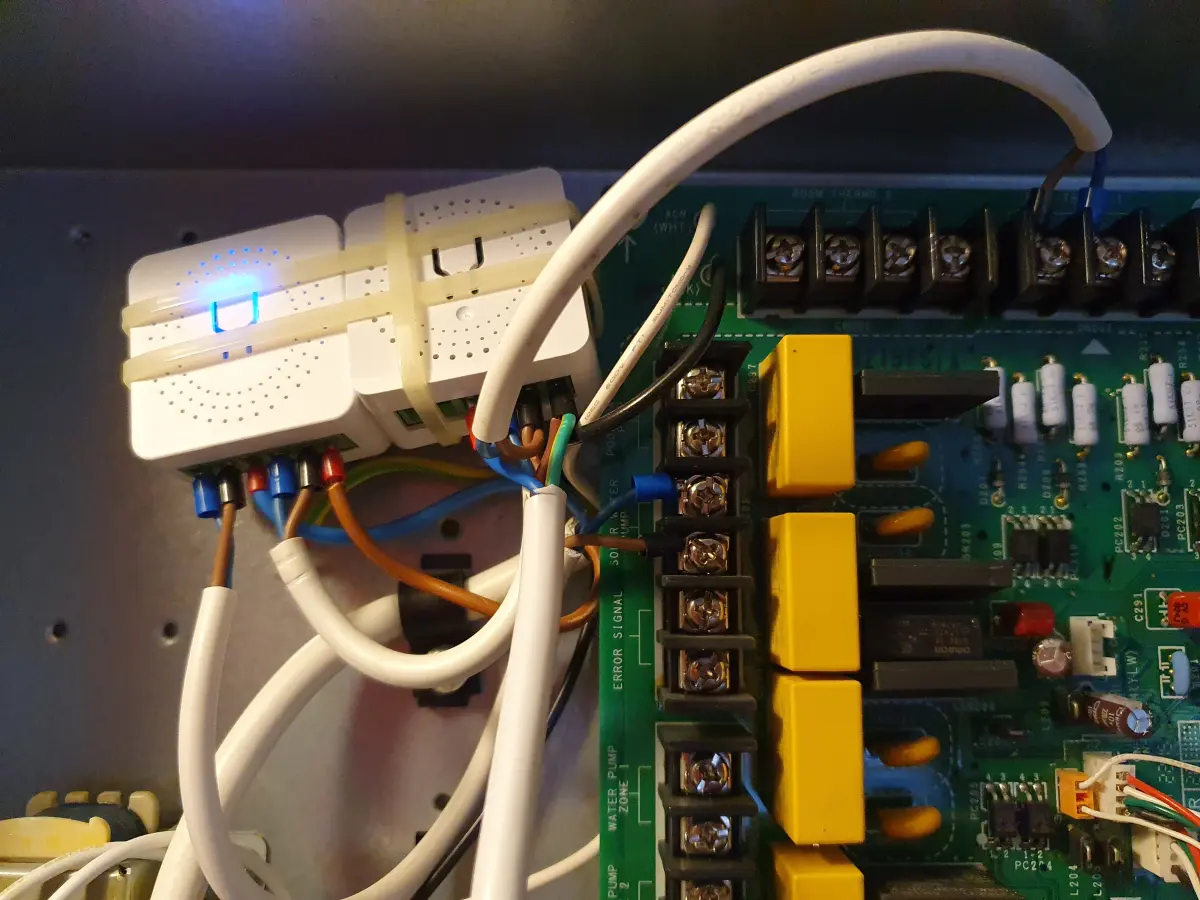

De oplossing was simpel: de 3 weg klep besturen en de pomp van de zonneboiler zelf aan/uit kunnen zetten. Aangezien ik veel via Zigbee aanstuur, heb ik daar nu ook voor gekozen. Twee Zigbee switches sturen de pomp en de 3 weg klep aan.
![Verwarming door de zon 3 20231018 143232 1](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/20231018_143232-1-768x1024.webp)
![Verwarming door de zon 4 20231026 132252](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/20231026_132252-1024x768.webp)
![Verwarming door de zon 5 2023 10 30 12 25 58 Domoticz](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/2023-10-30-12_25_58-Domoticz.png)
De 3 weg klep doet er 6 seconden over om van de ene naar de andere stand te gaan. Dit betekend dat simpel aan zetten niet mogelijk is. Ik heb er onderstaande oplossing voor verzonnen.
![Verwarming door de zon 6 2023 10 30 12 31 13 Domoticz 3 weg](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/2023-10-30-12_31_13-Domoticz-3-weg.png)
De klep stuurt een script aan, het script staat hieronder en doet niets meer dan de schakelaar voor de 3 weg klep aan zetten, 6 seconden wachten en dan weer uit.
![Verwarming door de zon 7 2023 10 30 12 30 32 home pi domoticz scripts 3weg.sh](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/2023-10-30-12_30_32-_home_pi_domoticz_scripts_3weg.sh_-1024x81.png)
Hieronder zie mijn eerste versie van een script op de 3 weg klep en de pomp van de zonneboiler te bedienen en op die manier zonne-energie te gebruiken voor het verwarmen van de woning.
![Verwarming door de zon 8 2023 10 30 22 47 20 Domoticz DZventz](https://www.fam-oldenburger.nl/wp-content/uploads/2023/12/2023-10-30-22_47_20-Domoticz-DZventz-1024x522.png)
Hieronder nog een grafiek van 1-5-2024: Op lijn1 (17:30) schakelt de 3 weg klep van de zonneboiler naar verwarming. Tussen lijn 2 en 3, rond (19:30) wordt de 3 weg klep weer teruggezet naar de DHW stand. Op moment 2,3 en 4 is er gedouched.
![Verwarming door de zon 9 2024 05 02 09 15 56 Pomp Zonneboiler](https://www.fam-oldenburger.nl/wp-content/uploads/2024/05/2024-05-02-09_15_56-Pomp-Zonneboiler.png)
Bijgewerkt op 2 mei 2024
