Dat de verlichting bij zonsondergang aan gaat is niet zo moeilijk te regelen. Zoals eerder beschreven kan dit met KlikAanKlikUit apparatuur. Nu is het plan om dit ook met de Nodo te doen. Voordeel is dat niet regelmatig de timer handmatig bijgesteld moet worden. De schemersensor gaat namelijk na een bepaalde vooraf ingestelde tijd uit. Met de Nodo is het mogelijk om een vast tijdstip in te stellen.

De schemersensor gebruik ik wel om bij zonsondergang of plots invallende duister door weersomstandigheden een signaal naar de Nodo te sturen. Hiervoor moeten we eerst weten welke code de sensor zend. Dit kunnen we zien via [Info] in het [EventLog] In mijn geval geeft de schemersensor de code: NewKAKU 0x628C489,On door.

Heb je nog geen schemersensor dan kun je het ClockDaylight commando gebruiken.

Om de Nodo te programmeren om op een bepaald tijdstip op gebeurtenis iets te doen, moet je dit ingeven in de Eventlist. Je geeft in de WebApp onder [Setup] bij [Commands] de volgende regels 1-voor-1 in:

EventlistWrite; Time 12:00; Reboot
EventlistWrite; NewKAKU 0x628C489,On; FileExecute 101,On
EventlistWrite; Time 23:00; FileExecute 102,On
EventlistWrite; Time 23:59; FileExecute 103,On
EventlistWrite; Time 7:00; BreakonvarEqu 1,2
EventlistWrite; Time 7:00; NewKAKUSend 1,On
EventlistWrite; ClockDaylight 2,0; Variableset 1,2
EventlistWrite; ClockDaylight 2,0; NewKAKUSend 1,Off
EventListWrite; ClockDaylight 4,0; Variableset 1,1
  1. De eerste regel voert iedere dag om 12:00 uur een reboot van de Nodo uit, om te voorkomen dat hij na enkele dagen vastloopt.
  2. De tweede regel zorgt ervoor dat bestand 101 wordt uitgevoerd als de schemersensor meldt dat het te donker wordt, hiermee wordt vervolgens de verlichting na zonsondergang ingeschakeld.
  3. De derde regel schakelen de verlichting om 23:00 uur uit.
  4. De vierde regel schakelt de laatste verlichting om 23:59 uur uit.
  5. Regel vijf t/m negen schakelen schakelaar 1 in om 7:00 uur, als het donker is. De lamp gaat uit als de zon op is. Is het al licht dan gaat de lamp dus ook niet aan .

Via [Setup] en [Scripts] kun je een nieuw script bestand maken. Ik heb eerst script 101 gemaakt:

NewKAKUSend 1,On; NewKAKUSend 2,On; NewKAKUSend 4,On;

Vervolgens kies je welke lampen, wanneer uitgeschakeld worden, ik heb script 102 met als inhoud:

NewKAKUSend 3,Off; NewKAKUSend 4,Off; NewKAKUSend 5,Off;

Het bestand 103:

NewKAKUSend 1,Off; NewKAKUSend 2,Off;

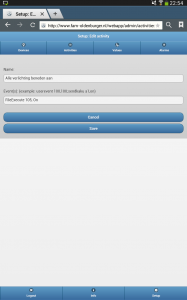

Nu kunnen we ook nog twee Activities toevoegen aan de WebApp, namelijk alle verlichting aan en alle verlichting uit. Dit kan via [Setup] [Activities] [Add Activity]. Je geeft de activiteit een naam en gebruikt één van de volgende commando’s (waarbij 105 aan en 104 uit is):

FileExecute 104, On
FileExecute 105, On

Screenshot 2013 12 14 22 54 23

Op de SD kaart komt dan ook nog het bestand 104 en 105:

NewKAKUSend 1,Off; NewKAKUSend 2,Off; NewKAKUSend 3,Off;
NewKAKUSend 4,Off; NewKAKUSend 5,Off;
NewKAKUSend 1,On; NewKAKUSend 2,On; NewKAKUSend 3,On;
NewKAKUSend 4,On; NewKAKUSend 5,On;

Screenshot 2013 12 14 22 55 29

Voor mijn volledige actuele Eventlist klik je hier.
